鋼片木箱(拼裝式膠合板箱)應依照國家標準GB/T0040-2007《拼裝式膠合板箱》進行設計，因為其成箱結構方式中主要使用了鋼片進行聯接，目前沒有可參考的強度設計數據或參數。這里將簡單地介紹一些常見鋼片木箱結構的設計及注意事項。

(1)鋼片木箱箱板通常采用6mm或8mm厚的膠合板，特別需要注意的是，鋼片木箱的箱板邊緣基本都會采用45的邊緣倒直角結構，類似“七”符號的結構外形。通常鋼邊與舌片是配套起到包裝箱的連接作用，一般都會在鋼邊對應舌片的位置預留好舌片槽口。以便于舌片插入后彎折固定包裝箱板。鋼帶主要是在三片式結構鋼片箱中對箱圍框起到連接作用。

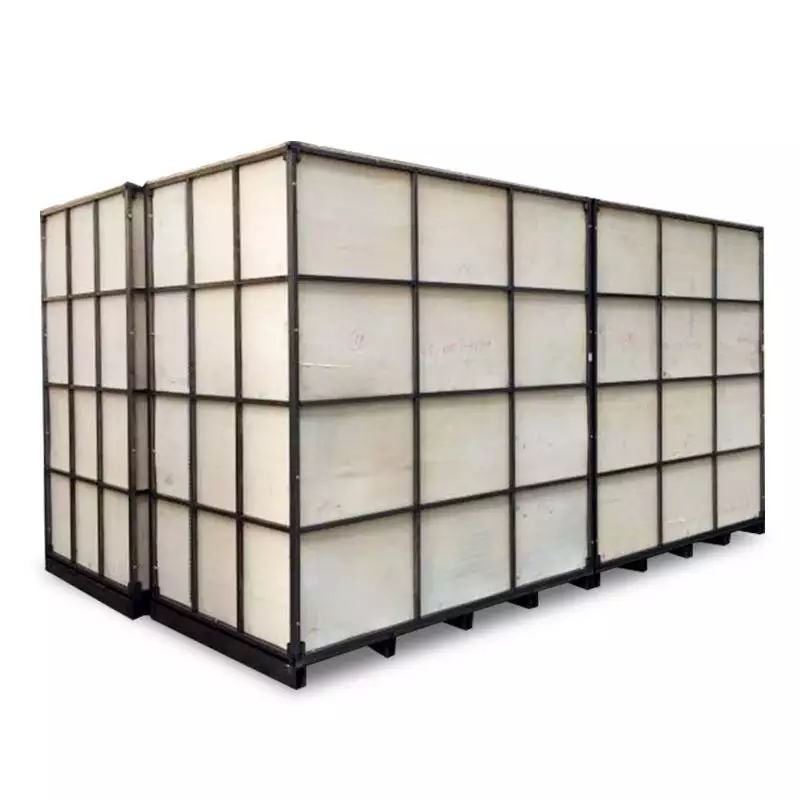

(2)鋼片木箱為了加強包裝箱的整體強度，也可以像傳統木箱那樣使用細木條作為支撐條，支撐條部分的結構設計與傳統木箱的設計是一樣的;但是支撐條一般都只是釘在箱板內部，這樣可以保證鋼片木箱整體連接裝配的一致性，同時還可以保證鋼片箱美觀性。如圖4-61所示。



葉強（木箱包裝定制）:

圖4-61加強鋼片木箱箱板結構示意圖

一般來說，“三片式”的鋼片木箱的箱圍框上一般不會增加內支撐條，這是因為內部加了支撐條后，就無法使箱圍框折疊攤平，所以涉及箱圍框的支撐條加強，就會設計成“六片式”結構鋼片木箱。

(3)鋼片木箱在設計舌片時，一般建議舌片距邊尺寸在135~150mm之間，然后再將剩下的距離均分，均分間距建議在380~450mm之間，這樣鋼片箱整體結構受力會比較好些。
